可拆式板式换热器

           山东跃洲石化换热器根据不同的应用工况开发专业板型能够具有更好的效率和使用效果,数百个型号能够覆盖不同处理量,不同水质和不同温度的工业应用,独特的板型设计能够更好的满足具体使用的要求。

可拆式板式换热器

可拆式板式换热器介绍：

板式换热器是由框架、传热板片组及夹紧螺栓等主要部件组成。

框架包括一个固定压紧板和一个活动压紧板，由上导杆与下导杆支承，在另端有一支柱。两种介质经固定(或活动)压紧板上法兰孔流入由波纹板片组成的各自通道，热交换后介质再由固定(或活动)压紧板上的法兰孔流出。同定压紧板、活动压紧板、支柱及导杆均为低碳钢。考虑到用户的多种使用要求，框架设计有多种型式，主要有双支撑框架式和常用的落地式等。

传热板片是板式换热器的核心部件之一。波纹板片通过压制成型，合理的波纹设计增加了板片有效传热面积，使流体顺波纹通过时形成湍流，强化了传热过程。在波纹板片的密封槽上装有密封垫片，密封垫片设计成双道密封结构，并且有信号孔。密封垫片可根据不同的流体和操作温度选用不同的胶种。

可拆垫片式换热器主要特点：

-改进后的导流区能够使流体在板片上均匀分配流量

-标准屋顶垫片，垫防漏设计，大大延长垫片寿命

-板片的大小角度设计组合最大限度的利用压力降

-免粘卡扣式密封垫片

-消除了污垢堆积区

-更多附件供选择

-波纹与流道的设计能够产生强烈湍流及换热系数

-板片四角自锁装置能够保证不错位

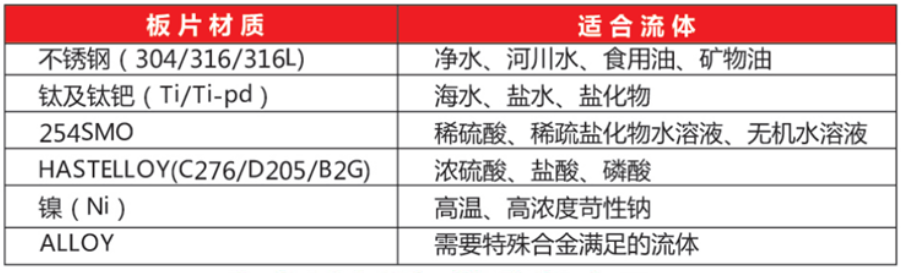

板片材质和用途介绍：

密封垫片材质和使用工况介绍：

板式换热器的技术优势和设计理念：
*传热系数高：传热板片上的特殊波纹设计，可使流体在低的流速下产生强烈的湍流，湍流的自净效应又可防止污垢的产生，使得板式换热器的传热系数为管壳式换热器的3-5倍。
*经济性：相同换热量的前提下，与管壳式比较：投资少、运行费用低、维修费用低。
*可调整性：只需增加和减少板片即可满足工艺过程改变的需求。
*结构紧凑：在相同换热量的前提下，占用空间仅为管壳式的1/2一1/3。
*易于洁洗维修。
*板片密封垫片可采用免粘贴搭扣形式，减少运行维护成本，便于维修。

应用领域：

(1)蒸汽冷凝使用：专为真空条件下的蒸汽冷凝而设计。该系列产品的应用范围包括：生物乙醇、糖和小型发电站。

(2)暖通空调：因其高效的换热效果，而广泛用于暖通空调领域。已达到与AHRI认证同样的技术标准，因此能确保较优性能。

(3)升膜板式蒸发器量系列：主要运用于炼糖、甜味剂、生物乙醇和腐蚀剂的蒸发系统内。同样也可以作为热虹吸管再煮锅使用。

(4)食品安全应用：适用于乳制品、食品、饮料和其它卫生应用。

(5)工业系列：适用于船舶、电力、化工、油脂冷却升温等各种类型的工业作业。

板式换热器生产厂家介绍：

  山东跃洲石化设备有限公司位于风筝之都--山东潍坊市，是专业生产可拆式板式换热器（PHE）、换热器密封垫（PHE  GASKET）、换热器板片(PHE PLATE)并提供板式换热器维护服务（PHE  MAINTENANCE）的专业换热器企业。公司通过ISO9001质量体系认证。

山东跃洲石化设备有限公司引进国内外先进的设计和生产技术以及专业的换热知识，一直以来致力于服务暖通空调、制冷、能源电力、冶 金、化工、食品、电子、船舶及环境处理等市场，提供随需应变的换热解决方案和多方位服务，目前已发展成为国内可拆式板式换热器领域的优质企业。
